產品概述

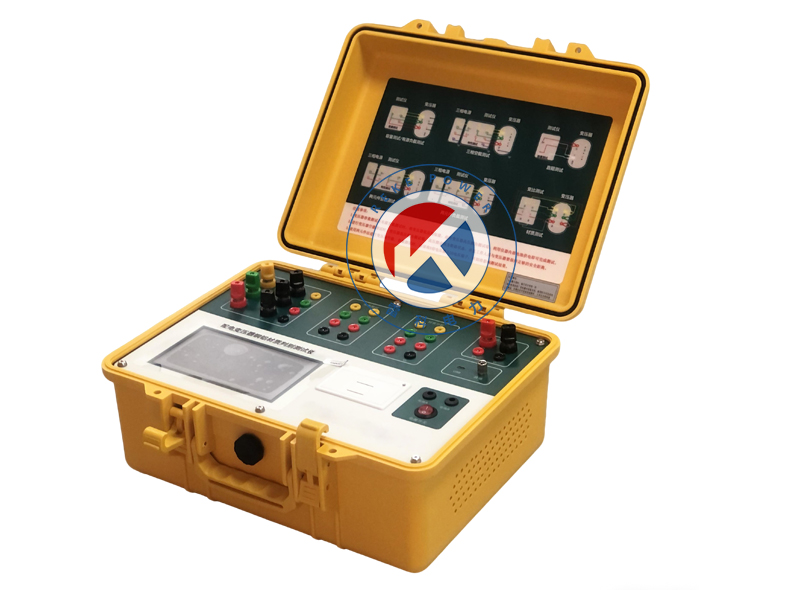

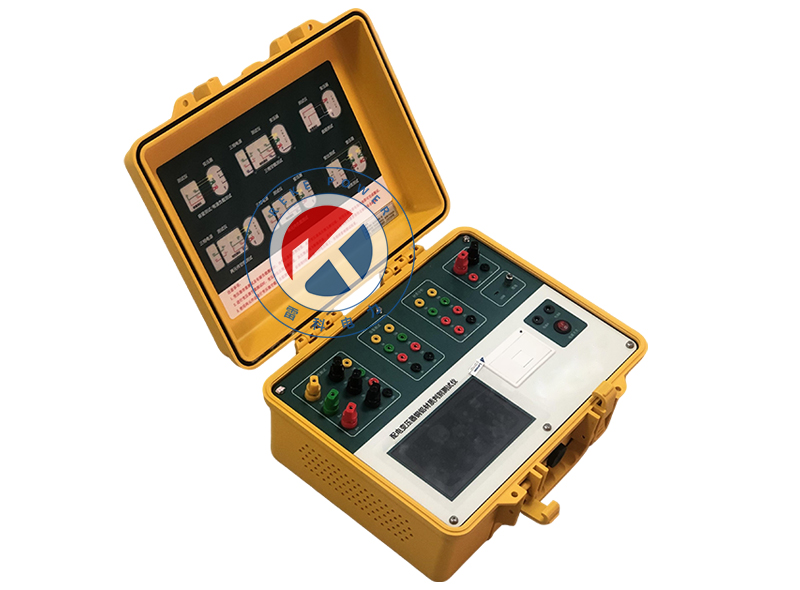

　　REKE-CZ 配電變壓器銅鋁材質判別測試儀(觸摸屏版)是我公司研發人員在原我司變壓器容量測試儀基礎上升級而成。延續了我司原儀器的體積小巧、操作簡單、使用方便等優點，并升級了內部處理器、數據采集系統、國標數據，使儀器可用范圍更寬:測試精度更高。

　　本儀器包含了變壓器容量、變壓器空載損耗、變壓器負載損耗以及其代號水平判定等功能。儀器內部自帶高效能可充電電池，無需外接電源即可工作。電池一次充電可連續測量100臺套以上的變壓器。此外，儀器內可提供三相精密50Hz正弦波交流測試電源，在測量變壓器容量及變壓器負載損耗時不需要外接三相測試電源及調壓器、升流器等輔助設備，從而提高了您的工作效率。

　　本儀器為多功能測量?jī)x器，相當于往常四種測試儀器:即有源變壓器容量測試儀+變壓器特性參數測試儀+變壓器直流電阻測試儀+變壓器材質分析儀。它可對多種變壓器的材質、容量、型式、空載電流、空載損耗、負載損耗、阻抗電壓、直流電阻等一系列工頻參數進行精密的測量。

　　本產品具有體積小、重量輕、測量準確度高、穩定性好、操作簡單等諸多優點。完全可以取代以往利用多表法測量變壓器損耗和容量的方法，接線更簡單，測試、記錄更方便，使您的工作效率得到了大幅度的提升。


功能特點


　　采用ARM+FPGA+ADC模式，并配以RT-Thread實時操作系統，儀器系統更穩健，測量精度更高。

　　7寸彩色高亮液晶，觸摸屏，Win8風格界面，中文輸入，全中文菜單。

　　具有電子幫助，各項操作均有接線圖和文字描述，操作直觀簡單。

　　可準確判斷10KV干式配電變壓器的材質。

　　內置大容量存儲器，USB口通訊，現場測試數據均可保存，根據客戶需要可以將數據上傳到PC機。

　　具有程序遠程升級功能，根據客戶要求可以遠程升級儀器程序。

　　在各測試界面下均可以觀察實時電壓通道、電流通道的情況。

　　可以提供各變壓器特性測試時電壓、電流通道的諧波情況，并用柱狀圖顯示。

　　通過單一界面實時顯示測試電壓、電流、規率、功率因數、有動功率、無功功率、視在功率，并可以繪制向量圖,以便于判斷現場接線情況。

　　標配現場低壓短接線,無滿螺絲和拔手,可牢固短接被測變壓器接線柱,方便現場測試。

　　可現場測量多種配變、電變變壓器容量,無需另配電源,檢測更方便、更快捷。

　　結合外配電源以及調壓、開壓、開流等設備,可測量各種變壓器的空載電流、空載損耗、阻抗電壓、負載損耗等變壓器特性數據。

　　所有測試結果均目動進行了相關校正。您只需輸入相關參數(如溫度、空載校正系數等),儀器即可自動進行諸如:波形畸形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正,使測試結果準確度更高。

　　變壓器特性測量中,電壓較大量程可達750V,電流較大量程達100A,且內部配有保護電路。測量時不用切換檔位既可保證測量精度,更不用擔心因檔位選錯而燒壞儀器。

　　變壓器特性測試時,電壓、電流量程均可以非常靈活、簡便的進行擴展,只需簡單的通過外接電壓互感器、電流互感器即可,加寬了儀器的測試范圍。

　　根據測試結果中的空載、負載損耗,可自動推定三相油浸式配變、電變變壓器的性能水平,供工作人員現場參考。

　　直阻測試提供6檔輸出電流選擇,較大可以輸出10A電流。

　　參數設置更加完善,可以設置變壓器的測試?yán)@阻、分接位置、測試相別、試品溫度、折算溫度值等。

　　具有音響放電報警,減少誤操作。
